Kraftwerk Baierbrunn

Isarausleitung am Standort Wehr Baierbrunn mit Blick Richtung München

Isarausleitung am Standort Wehr Baierbrunn mit Blick Richtung München

Isarausleitung am Wehr Baierbrunn mit VLH-Kraftwerk und rauer Rampe

Isarausleitung am Wehr Baierbrunn mit VLH-Kraftwerk und rauer Rampe

Überblick auf Wehr Baierbrunn und Wasserkraftanlage Höllriegelskreuth

Überblick auf Wehr Baierbrunn und Wasserkraftanlage Höllriegelskreuth

Wehr Baierbrunn mit VLH-Kraftwerk und rauer Rampe

Wehr Baierbrunn mit VLH-Kraftwerk und rauer Rampe

VLH-Kraftwerk eingerahmt von Wehr Baierbrunn und rauer Rampe

VLH-Kraftwerk eingerahmt von Wehr Baierbrunn und rauer Rampe

VLH-Kraftwerk eingerahmt von Wehr Baierbrunn und rauer Rampe

VLH-Kraftwerk eingerahmt von Wehr Baierbrunn und rauer Rampe

VLH-Turbine in Betrieb

VLH-Turbine in Betrieb

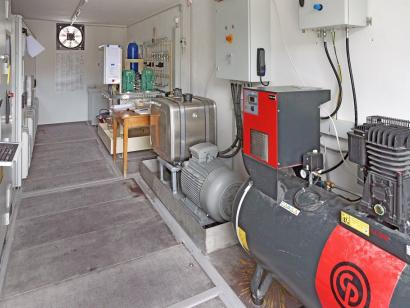

Betriebsgebäude VLH-Turbine mit Steuereinrichtungen

Betriebsgebäude VLH-Turbine mit Steuereinrichtungen

Kraftwerksbau: Schwierige Bedingungen beim Einbringen der Baugrubenumschließung

Kraftwerksbau: Schwierige Bedingungen beim Einbringen der Baugrubenumschließung

Bildnachweis: Bayerische Landeskraftwerke GmbH
Kraftwerksbau: Dichter Spundwandkasten zur Herstellung des Kraftwerkstrogs

Kraftwerksbau: Dichter Spundwandkasten zur Herstellung des Kraftwerkstrogs

Bildnachweis: Bayerische Landeskraftwerke GmbH
Kraftwerksbau: Kraftwerks- und Fischaufstiegsanlage von Unterwasser

Kraftwerksbau: Kraftwerks- und Fischaufstiegsanlage von Unterwasser

Bildnachweis: Bayerische Landeskraftwerke GmbH
Kraftwerksbau: Betonierarbeiten des Kraftwerkszulaufs

Kraftwerksbau: Betonierarbeiten des Kraftwerkszulaufs

Bildnachweis: Bayerische Landeskraftwerke GmbH
Kraftwerksbau: Betonierarbeiten Kraftwerkstrog

Kraftwerksbau: Betonierarbeiten Kraftwerkstrog

Bildnachweis: Bayerische Landeskraftwerke GmbH
Kraftwerksbau: Montieren der VLH-Turbine

Kraftwerksbau: Montieren der VLH-Turbine

Bildnachweis: Bayerische Landeskraftwerke GmbH
VLH-Turbine im trockenen Zustand

VLH-Turbine im trockenen Zustand

Bildnachweis: Bayerische Landeskraftwerke GmbH
VLH-Kraftwerk vor der Flutung

VLH-Kraftwerk vor der Flutung

Bildnachweis: Bayerische Landeskraftwerke GmbH
VLH-Turbine im trockenen Zustand

VLH-Turbine im trockenen Zustand

Bildnachweis: Bayerische Landeskraftwerke GmbH

Bei der Gemeinde Baierbrunn, ca. 15 km südlich von München, fließt das Wasser der Isar in den linksseitigen Isarwerkkanal. Fünf Kraftwerke entlang des Kanals nutzen die Wasserkraft bevor der Kanal nach ca. 12 km wieder in die Isar mündet. Um einen Mindestabfluss in der Isar zu erhalten, werden am Abzweig zum Isarwerkkanal über ein Wehr im Jahresmittel 12 m³/s Wasser in den Fluss abgegeben. Das Kraftwerk Baierbrunn nutzt diese Restwasserabgabe und die Fallhöhe am Wehr zur Erzeugung elektrischer Energie.

Daten Kraftwerk Baierbrunn

Betreiber: Wasserkraft Baierbrunn GmbH
Gesellschafter: Bayernwerk Natur GmbH (50%, Federführung)
Bayerische Landeskraftwerke GmbH (50%)
Örtliche Betriebsführung: Uniper Kraftwerke GmbH
Inbetriebnahme: 2017
Turbine: Very Low Head(VLH)-Turbine
Ausbaufallhöhe: 4 m
Ausbaudurchfluss: 14,5 m³/s
Generator: Direkt angetrieben
mit Drehzahlregelung
Installierte Leistung: 450 kW
Mittlere Jahresarbeit: 2,0 Mio. kWh
